设计参数
根据甲方生产工艺的要求及FS209E的相关规定,并参考《洁净厂房设计规范》GBJ73－84.见表.
洁净空调系统设计
1、洁净空调换气次数
100级：换气次数为400次／小时（断面风速0.36m／s）
1,000级：换气次数为80次/小时
10,000级：换气次数为40次／小时
100,000级：换气次数为25次／小时
洁净空冷负荷
夏季冷负荷包括围护结构负荷、人员负荷、照明负荷、生产设备负荷、空调机组内风机负荷、新风负荷.其中,生产设备一项由甲方提供设备功率和设备的排气量.经计算,主洁净室面积指标1,170w／m2,清洗房面积指标1,220W／m2.
洁净室的新风量和送风量
新风量综合考虑人员卫生所需风量、生产设备排风量、维持洁净室正压所需风量,经计算得出.
100级洁净室空调送风量由冷负荷和焓差经计算得出.
1,000级以下洁净室的空调送风量除由冷负荷和焓差的计算值外,还需考虑洁净换气次数,取二者的最大值.之所以与100级洁净室不同,是由于空调方式不同.
1O0级主洁净室（包括清洗房）的空调方式
采用PAHU＋AHU＋FFU的空调方式
系统中加PAHU,洁净室正压由PAHU风机马达变频控制,同时使室外环境的变化对洁净室的影响减小,对洁净室的温、湿度控制有利.一楼主洁净室共设PAHU 3台,新风处理总量为30,000CMH,新风处理到低于室内空气含湿量；AHU 5台,空气处理总量为394,000CMH.
每个车间均为独立空调系统.净化空调机组AHU将从室内抽回的回风与新风机组PAHU处理过的新风混合,经过滤、冷却、加湿等处理后,送至洁净室天花板上的空间,再与由回风技术夹墙回到天花板上的室内空气混合经 FFU送到室内.生产设备的局部排风由排风机排至室外.

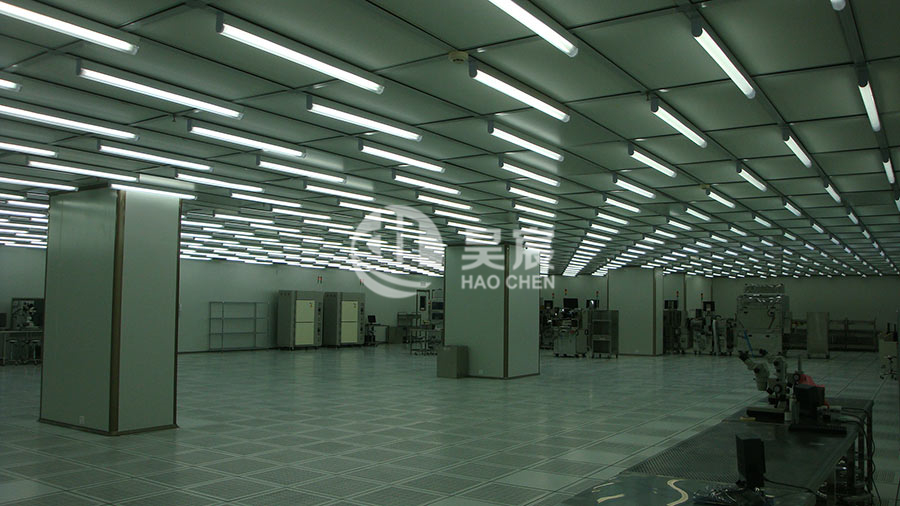

洁净室气流组织为上送下回单向流,天花上基本满布FFU送风,地板采用开孔率为18％的架空地板,部分地板有调节阀,以调节气流的流型.
1,000级更衣室和小清洗房
这些辅助洁净车间采用AHU加末端高效过滤器的空调方式.在空调送风量由冷负荷和焓差的计算值小于由换气次数的计算值很多时,采用二次回风,以便洁净室的温、湿度控制,同时减小空调机组的初投资.
空气处理

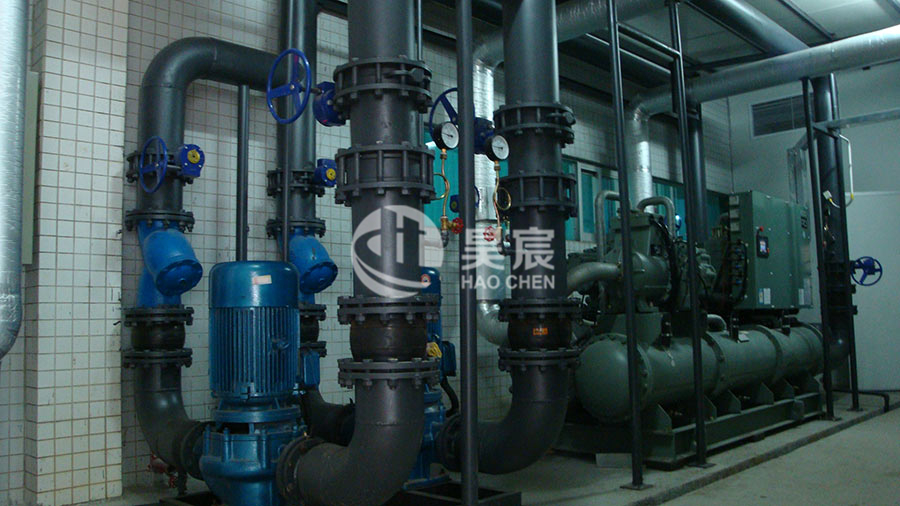

洁净室的新风经PAHU的初、中效过滤后,再经冷却盘管处理后送给AHU.冷却盘管的冷却功能在新风需除湿时由中央冷源提供冷冻水实现.新、回混合风经AHU的过滤、冷却、加热、加湿处理：
a．冷却：由中央冷源提供冷冻水流经AHU盘管实现冷却功能；
b．过滤：空气经置于AHU内的初、中效过滤器的过滤,再经末端高效过滤器送至室内.
c．加热：由装在送风管中的电热器实现加热功能,电热器在此系统中只起辅助作用.
d．加湿：干蒸汽加湿器通过安装于送风管中的蒸汽喷管向空气中加湿.加湿器为电热式,其供水为RO水.
