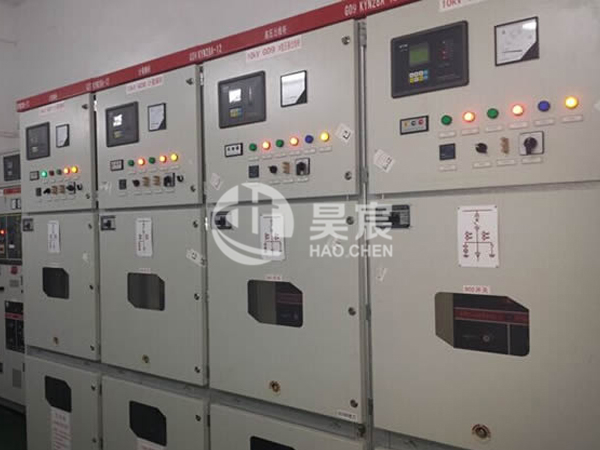

深圳顺络电子股份有限公司（深交所：002138/顺络电子）成立于2000年，是一家专业从事各类片式电子元件研发、生产和销售的高新技术企业，主要产品包括叠层片式电感器、绕线片式电感器、共模扼流器、压敏电阻器、NTC热敏电阻器、LC滤波器、各类天线、NFC磁片、无线充电线圈组件、电容、电子变压器等电子元件。产品广泛应用于通讯、消费类电子、计算机、LED照明、安防、智能电网、医疗设备以及汽车电子等领域。
一、本施工图设计是根据建设单位提供均有关资料进行的;
一、本施工图设计是根据建设单位提供均有关资料进行的;
二、本项目建筑面积约2348平方米，车间吊顶高度为3米;
本次装修面积为1780平方米，设计分为普通区与洁净度为l000、10000级，温度要求为：T=23±2℃、RH=55±5%；室内正压:洁净区与相邻洁净区之间≥10Pa，洁净区与非洁净区之间≥15Pa
三、通风、空调设计的主要依据
1)建设单位设计委托任书
2)采暖通风与空气调节设计规范 GB50019-2003
3)通风与空调工程施工质量验收规范 GB50243-2002
4)洁净厂房设计规范 GB 50073-2001
5)洁净厂房验收规范 GB 50591-2010
6)建筑防火规范 GB 50016
7)公共建筑节能设计标准 GB 50189-2005
四.通风、空调室内设计参数
四.通风、空调室内设计参数
1.室外气象参数(苏州)
1.1 夏季:34.4℃DB、28.3℃WB
1.2 冬季: -2.5℃DB、77RH%
2.室内设计参数
设计说明
一、设计规范
本设计内容为生产车间内供冷、供热，空调及通风系统安装工程的施工图设计.
1、结构装修部分：围护、吊顶彩钢板、单开门、双开门、密封窗、设备门;
2、洁净室空调部分：风管、阀门、橡塑（B1级）保温、吊件等辅助配件;
3、空调设备:风冷式冷冻机组+恒温恒湿组合风柜、高效过滤器、风淋室、传递窗等;
4、空调水系统:采用铜管直接与组合风柜相连;
5、自控系统:空调机组、房间恒温恒湿度控制;
6、所有的设备基础、墙面打洞、风管穿过墙体的开孔等均由我方完成;
7、工艺部分:增加新的四合成型机配冷却水系统，与改造原有成型机管路系统.
二 . 供冷、供热系统

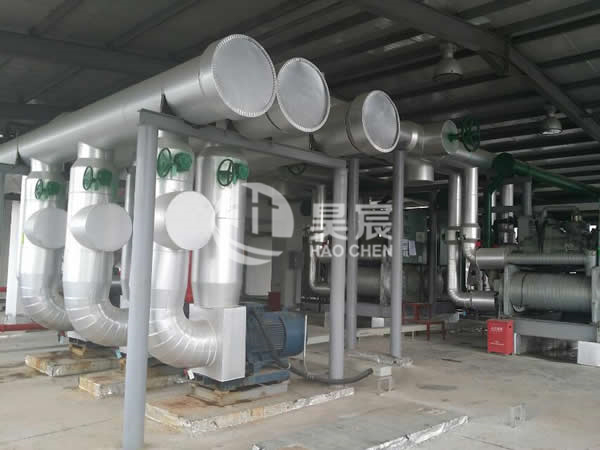

1、冷源有风冷式冷冻机组提供，机组在室外原草地上做基础放置;
2、空调系统:本工程采用了直膨式组合风柜+高效过滤器方式.
三、净化空调系统
1、根据工艺要求不同生产工序分别设置不同净化空调系统;
2、洁净室的空气在空调器内集中处理.空气经过冷、热、湿及初、中效、高效过滤器处理后由风道送到洁净室内.
四、消声隔振
1、通风机、空调机组、冷水机组、水泵均设减振器或隔振垫(带沟槽橡皮垫);
2、水泵及冷水机组进出口处应安装可曲饶柔形接头.
五、设备安装
1、设备基础须设备到货核实尺寸后再施工,设备安装调试须按生产厂的规定和有关规程执行;
2、电加热和电加湿嚣的安装要严格按有关规范及生产厂家安装说明和要求进行;
3、高效过滤器在无尘车间及净化空调系统进行全面清扫和系统连续运行24H以上后,在进行拆开包装并进行安装.安装前需进行外观检查和仪器检漏;
4、风机自由端应加镀锌钢丝网,网孔直径为20mm,钢丝直径为13mm

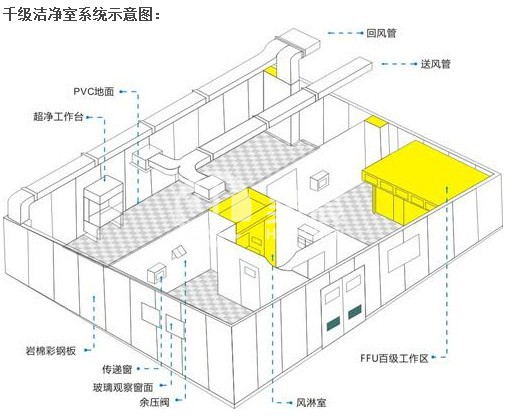

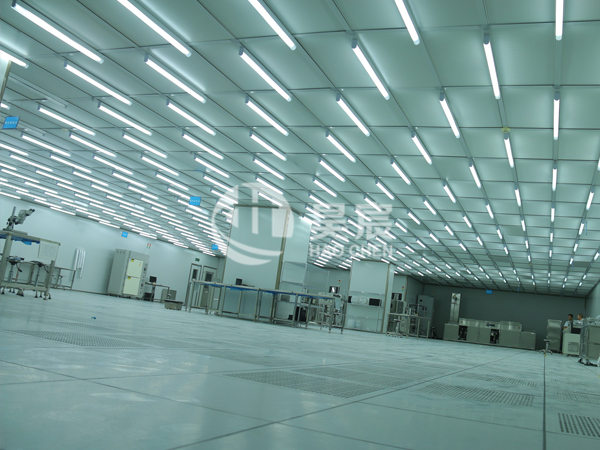

七、净化装修工程
1、吊顶及隔墙
设计采用50mm后岩棉彩钢板（面层钢板厚0.426mm）制作、地面、吊顶和隔墙之交角均以铝合金专用圆弧形材光滑过度,立柱及技术夹层也以彩钢板包饰;
2、门窗及其他净化设备安装工程
2.1 墙开设50系列铝合金固定观察窗,配6mm厚玻璃,规格按图纸,下沿距地1.2M
2.2 门采用50系列铝合金彩钢板密闭门,门框均使用专用铝型材,单门规格为900*2000,其它类门窗见图纸
2.3 全自动空气吹淋室,余压调节阀等净化设备的安装均按相关洁净设备安装说明严格执行
