净化车间洁净度级别如何确定及计算分析


一、净化车间的规格

净化车间的规格一般适用于美国联邦规格No.209B。这个规格对净化间的环境要素即空气洁净度、温湿度、室内压等都进行了规格化规定。但是,伴随着洁净化程度的不断提高,美国联邦规格进行了改版,其内容主要是以洁净度进行分类。最新版已成为No209E,名称也进行了变更。No.209E的级别表示是把0.5um以上的颗粒数为10x个/m3,把X表示成级别,同时加上米制M的意思,表示成M3.5等等。在表7里表示的是美国联邦规格No.209B,表8表示的是美国联邦规格No.209E。在日本,相应的规格是JIS B9920。JIS9920的级别表示是把0.1um以上的颗粒数规定为10的x立方个,用Y表示级别。表9、图2表示了JIS B 9920的级别的主要内容。

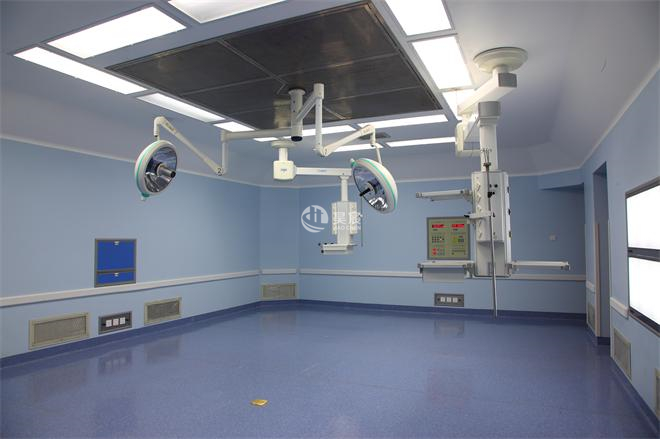

净化车间洁净度



表7  美国联邦规格No.209B

净化间级别



粒子



室内压力Pa

mmH2O



温度



湿度



气流

换气次数



照度



粒径

um



累计粒子数



范围

(℃)



推荐值(℃)



(℃)



(%)



最低

%



误差

%



100



1000



10000



100000



0.5



0.5

5

0.5

5

0.5

5



100



1000

10

10000

65

100000

700



+13

(+1.3)

以上



19.4—

25



22.2







±2.8

特别时为±1.4



45



30







±10

特别时为±5





层流方式

0.45m/s

±0.1m/s

非层流方式

20次/h





1080--1620







表8  美国联邦规格No.209E的洁净度级别分类

级别上限值是各级别名。上限值用指定粒径以上的浓度(单位堆积粒子数)表示。*

级别名称**



级别上限值



粒径

0.1um



粒径

0.2um



粒径

0.3um



粒径

0.5um



粒径

5um



SI***



English

Unit



(m3)



(ft3)



(m3)



(ft3)



(m3)



(ft3)



(m3)



(ft3)



(m3)



(ft3)



MI

M1.5

M2

M2.5

M3

M3.5

M4

M4.5

M5

M5.5

M6

M6.5

M7





1



10



100



1000



10000



100000



350

1240

3500

12000

35000

--

--

--

--

--

--

--

--



9.91

35.0

99.1

350

991

--

--

--

--

--

--

--

--



75.7

265

757

2650

7570

26500

75700

--

--

--

--

--

--



2.14

7.50

21.4

75.0

214

750

2140

--

--

--

--

--

--



30.9

106

309

1060

3090

10600

30900

--

--

--

--

--

--



0.875

3.00

8.75

30.0

87.5

300

875

--

--

--

--

--

--



10.0

35.3

100

353

1000

3530

10000  35300

100000

353000

1000000

3530000

10000000



0.283

1.00

2.83

10.0

28.3

100

283

1000

2380

10000

28300

100000

283000



--

--

--

--

--

--

--

247

618

2470

6180

24700

61800



--

--

--

--

--

--

--

7.00

17.5

70.0

175

700

1750



*上表中表示的级别上限值仅仅是为了级别分类而定义的,并不表示实际的粒径分布值。

**针对中间级别的浓度上限值,用如下的公式进行计算。

粒子直径/m3=10M(0.5/d)2.2,其中,M : SI单位里的级别名称,D :粒径(um)

***国际单位(Systeme International d’Unites的缩写)



图1,209E的洁净度级别(图略)图中的●标记表示评价洁净度级别用的对象粒子。

()内数值是用English unit表示级别。

图2,JIS B 9920的洁净度级别的上限浓度

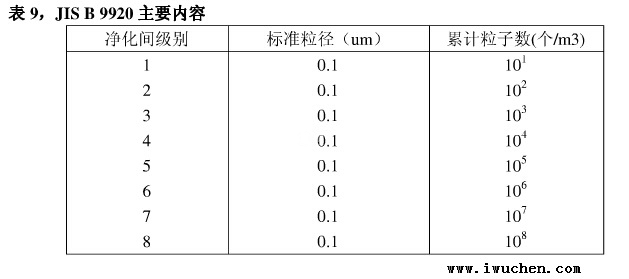

表9,JIS B 9920主要内容



净化间级别表





表10,美国航空宇宙局规格主要内容

生物净化间级别



粒子



生物粒子



室内

压力

Pa

mmH2O





温度℃



湿度

%



气流

换气次数





照度

Lx



粒径

um



累计

粒子数

个/ft

(个/l)



浮游量

个/ft

(个/l)



沉降量





100



10000







100000



≥0.5





≥0.5



≥5



≥0.5



≥5



100

(3.5)



10000

(350)

65(2.3)



100000

(3500)

700(25)



0.1

(0.0035)



0.5

(0.0176)





2.5

(0.0884)



1200

(12900)



6000

(64000)





30000

(323000)







+13

(+1.3)

以上













40

—

50







层流方式

0.45m/s

±0.1m/s

非层流式

≥20次/h



1080—

1620





二、不同用途所要求的洁净度
